GGD型交流低壓配電柜

一、概述

    GGD型交流低壓配電柜適用于交流50HZ，額定工作電壓380V，額定工作電流至3150A的配電系統，可用于發電廠、變電站、工礦企業等電力用戶作為動力、照明及配電設備的電能轉換、分配與控制之用。

    該產品具有分?jǐn)嗄芰Ω?，?dòng)熱穩定性好，電氣方案靈活、組合方便、實用性強、結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。

    本產品符合IEC439《低壓成套開關設備和控制設備》和GB7251《低壓成套開關設備》等標準。

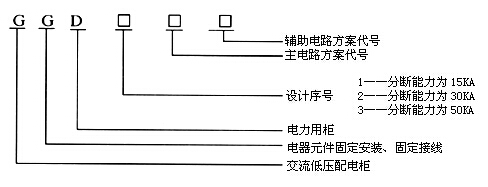

二、產品型號及含義

三、使用條件

3.1周圍空氣溫度不高于+40°C，不低于-5°C。24h內的平均溫度不得高于+35°C。

3.2戶內安裝使用，使用地點的海拔高度不得超過2000m。

3.3周圍空氣相對濕度在最高溫度為+40°C時不得超過50%。在較低溫度時不允許有較大的相對濕度。（例如+20°C時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。

3.4設備安裝時與垂直面的傾斜度不超過5%。

3.5設備應安裝在無劇烈震動和沖擊的地方，及不足以使電器元件受到腐蝕的場所。

3.6用戶有特殊要求時可與制造廠協商解決。



四、電氣性能

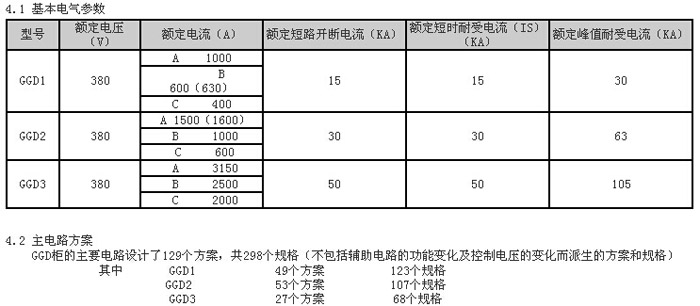

4.1 基本電氣參數

    主電路方案是征求了廣大設計、使用部門的意見選編的。增加了發電廠需要的方案。額定電流增加至3150A適合2000KVA及以下的配電變壓器選用。

    此外，為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜，其主要電路方案4個，共12個規格。

4.3 輔助電路方案

    輔助電路的設計分供用電方案和發電方案兩部分。我公司根據GGD柜內有足夠的空間安裝二次元件的特點，同時開發研制了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。

4.4 主母線

    考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時采用單鋁排母線。額定電流大于1500A時采用雙銅排母線。當然，也可根據用戶的要求將鋁母線換成同等載流量的銅母線。

    母線的搭接面均采用搪錫工藝處理。

4.5 電器元件選擇

a. GGD柜主要采用國內已能批量生產的較先進的電器元件。如ME、DZ20、DW15等。同時也根據經濟合理的原則，在充分考慮可行性的前提下保留了部分可用的老產品如DZ10等。不主張選用已淘汰的產品。

b. HD13BX和HS13BX型旋轉操作式刀開關是為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

c. 如設計部門根據用戶需要，選用性能更優良，技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器元件造成制造和安裝方面的困難。

d. 為進一步提高主電路的動穩定能力，GGD柜的母線支撐采用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO復合材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，只需調整積木式間塊即可方便的組合成單母線夾或雙母線夾。絕緣支撐是套簡式模壓結構，成本低、 強度高，解決了老產品爬電距離不夠的缺陷。



五、 結構特點

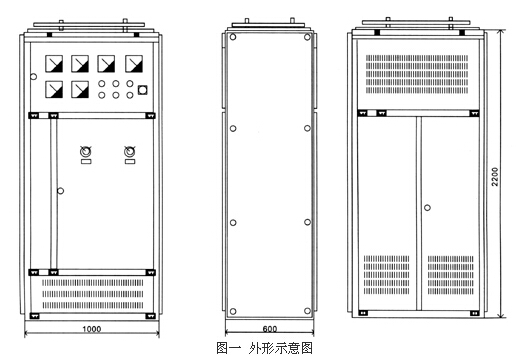

5.1 GGD型交流低壓配電柜的柜體采用通用柜形式，柜架用8MF冷彎型鋼局部焊接組裝而成，柜架零件及專用配套零件由本公司配套供貨，以保證柜體的精度和質量。

    通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高，可以使工廠實現生產。既縮短了生產制造周期，也提高了工作效率。

5.2 GGD柜設計時充分考慮到設備運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷的由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然風道，達到散熱的目的。

5.3 GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形的各部分的分割尺寸，使整柜美觀、大方、新穎。

5.4柜門用轉軸式活動鉸鏈與柜架相連，安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與柜架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5.5裝有電器元件的儀表門用多股軟銅線與框架相連。柜內的安裝件與框架間用滾花螺釘連接，整框構成完整的接地保護電路。

5.6框體面漆選用聚脂桔型烘漆，亦可選取用噴塑粉工藝處理，均具有附著力強，質感好的特點，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。

5.7柜體的頂蓋在需要時可拆卸，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

5.8柜體的防護等級為IP30，用戶也可根據環境要求在IP20-IP40之間選擇。



六、安裝與使用

    產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題及時通知有關部門查找原因。對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱?chǎng)所。

6.1產品的安裝

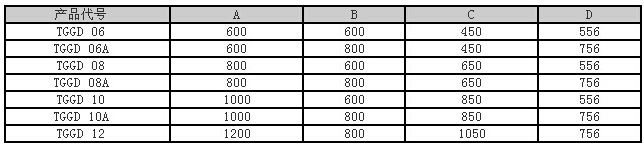

    產品的安裝應按安裝示意圖進行（見附圖2），基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接面修理平整，處理干凈，涂上中性凡士林或采取其他措施，然后螺栓緊固。

6.2產品在安裝完畢后，投入運行前需進行如下項目的檢查與試驗。

a.檢查柜體面漆有無脫落，柜內是否干燥、清潔。

b.電器元件的操作是否靈活，不應有卡滯或操作力過大現象。

c.主要電器的通斷是否可靠、準確。輔助接點的通斷是否可靠準確。

d.儀表指示與互感器的變化及極性是否正確。

e.母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。

f.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，斷電器的整定值是否符合設計要求，動作是否準確。

g.電路的接點是否符合電器原理圖要求。

h.保護電路系統是否符合要求。

j.用500伏兆歐表測量絕緣電阻值不得低于1兆歐。

6.3 使用注意事項

a.本產品為不靠墻安裝，單面（正面）操作，雙面開門維修的低壓配電柜。產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進入操作、檢查和維修。

b.空氣斷路器，經過多次合，分后，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修。



七、 產品成套性

制造廠供貨時應提供下列文件及附件

a.裝箱清單

b.產品合格證

c.使用說明書

d.出廠試驗報告

e.有關電氣圖紙

f.柜門鑰匙，操作手柄及合同單規定的備品備件。



八、訂貨須知

用戶訂貨時應提供如下資料

a.產品的全型號（包括電路方案號和輔助電路方案號）

b.主電路系統組合順序圖

c.輔助電路電器原理圖

d.柜內元器件清單

e.其它與產品正常使用條件不符的特殊要求
