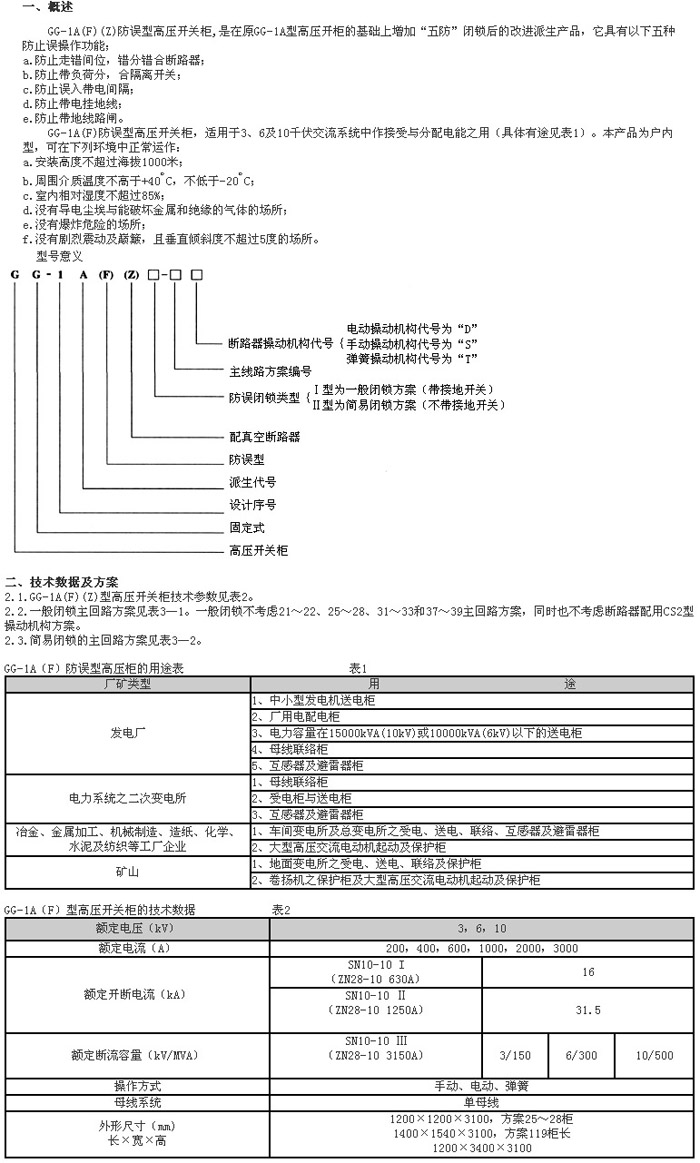

GG-1A（F）（Z）防誤型高壓開關柜

八、訂貨須知

8.1 訂貨時，訂貨方應提供下列資料：

a.一次線路方案及排列系統圖；

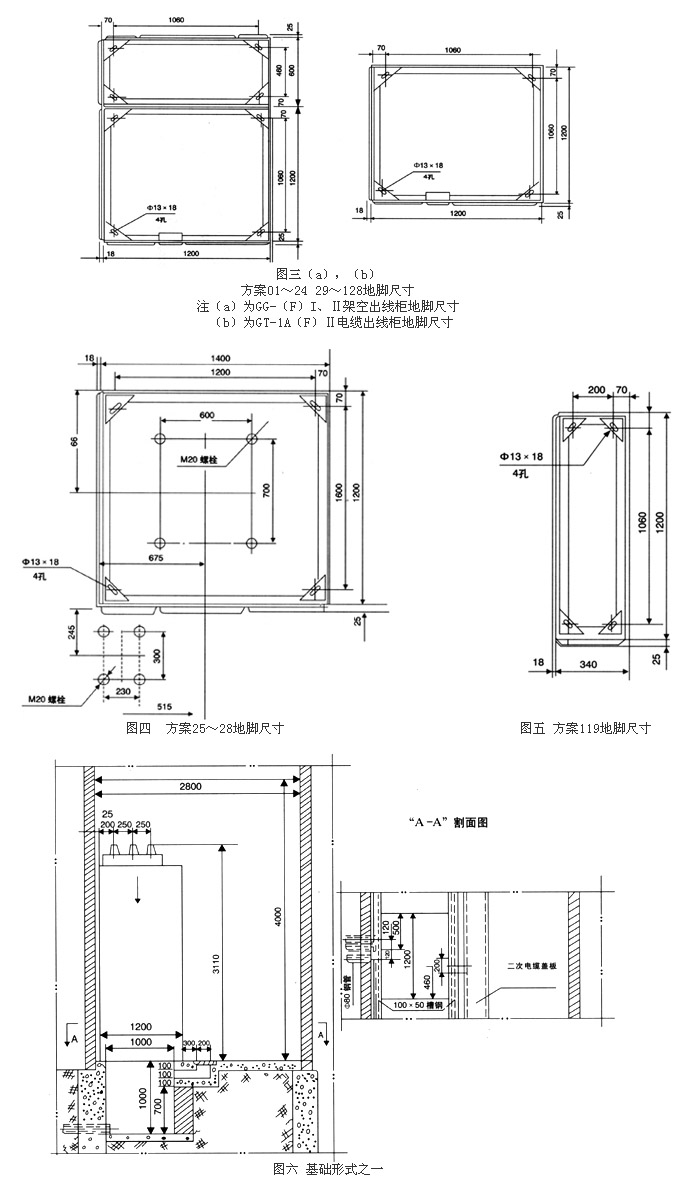

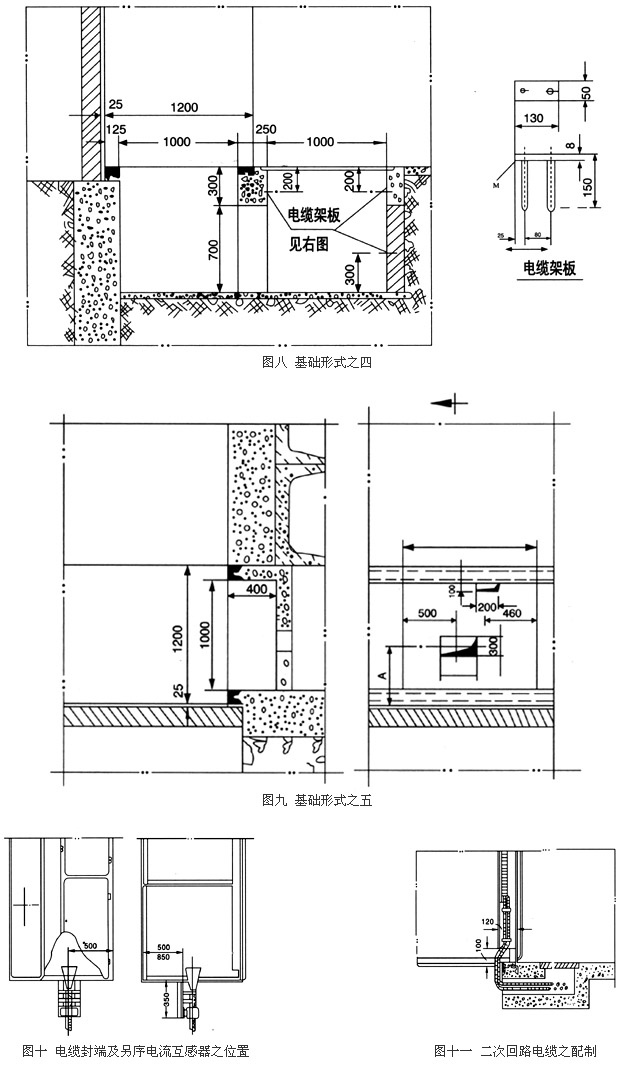

b.配電室平面布置圖；

c.二次回路原理圖，（也可按制造廠二次線路標準方案）；

d.柜內所裝各種電器設備詳細的規格、數量；

e.母線規格可由訂貨方提出或按制造廠供給。

8.2 除以上在訂貨時由訂貨方提供完備外，還應在圖中注明：

a.所訂高壓柜是GG-1A（F）I型還是GGG-1A（F）Ⅱ型；

b.出線方式（架空出線或電纜出線）；

c.是否安裝旁路母線。

       如無說明，均按GGG-1A（F）Ⅱ型電纜出線靠墻安裝方案供貨。



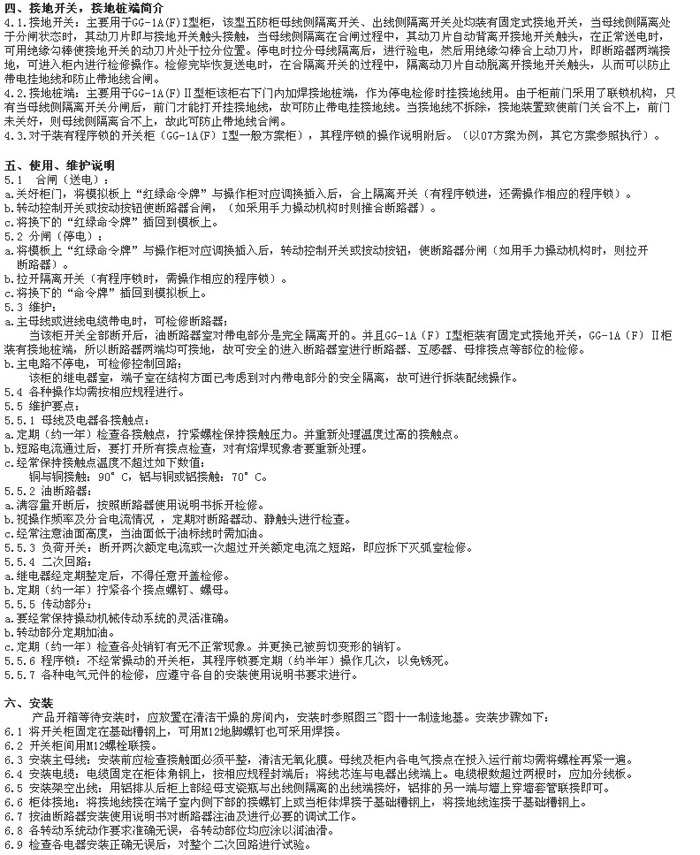

九、程序鎖操作說明

（僅以07D方案為例，其他方案以此為參考）：

如圖：方案為：GG-1A（F）I-07D。

圖中“   ”表示有鑰匙，“ ○ ”為無鑰匙。

9.1 停電操作：

a.按照運行指令，在模擬上進行模擬操作后，取下模擬板上302紅標牌。

b.到302開關柜前，將控制開關把手上的紅標牌取下，與模擬標牌互換（變?yōu)榫G色），操動手柄分閘、取出手柄中心鑰匙。（如果

標牌沒有互換，控制開關手柄就不能操作，其中心處鑰匙也就無法取出，繼而下一步也就無法操作隔離開關）。

c.將鑰匙插入3023隔離開關手操鎖頭中，按箭頭方向扭動鑰匙，操動手柄，拉開3023隔離開關。

d.扭動3023隔離手操鎖頭中鑰匙，拉開3021隔離開關，取出鑰匙。（由于機械閉鎖的作用，只有先拉開3023，然后才能拉開3021）。

e.前門聯鎖機構因3021隔離已經拉開而解除，前門可以打開。

f.將鑰匙插入門后（H）送取鎖芯中，按箭頭方向扭動鑰匙打開后柜門，鑰匙閉鎖在后柜上。

g.將從控制開關換下的標牌插入模擬板上。至此，停電操作完畢。

9.2 檢修時油斷路器的分合實驗：

a.關上后門柜，取出鑰匙。（門不關好，鑰匙取不出）

b.將鑰匙插入控制開關中心鎖孔中，作分合閘試驗。

9.3 送電操作：

a.按指令在模擬板上進行模擬操作后，取下302綠標牌。

b.到后門處，關上后門取出鑰匙，（如果后門鑰匙在做分合閘試驗時插在控制中央未取出，應到控制開關處分閘后取出鑰匙）。

c.到302前柜門處將前門關好。

d.把后門取出的鑰匙插入3021隔離手操鎖中扭動，操作手操機構使隔離合閘，鑰匙被閉鎖（如果前門未關好，則3021隔離合不上）。

e.扭動3023隔離手操鎖中鑰匙，把隔離合上，取出鑰匙。（由于機械閉鎖的作用，如果3021未合上，則3023也同樣合不上）。

f.到302控制開關處互換標牌，使之變?yōu)榧t色，再把鑰匙插入手柄中心鎖孔中操動手柄合閘。

g.將換下的標插到模擬板上變?yōu)榧t色。至此，全部送電操作完畢。
